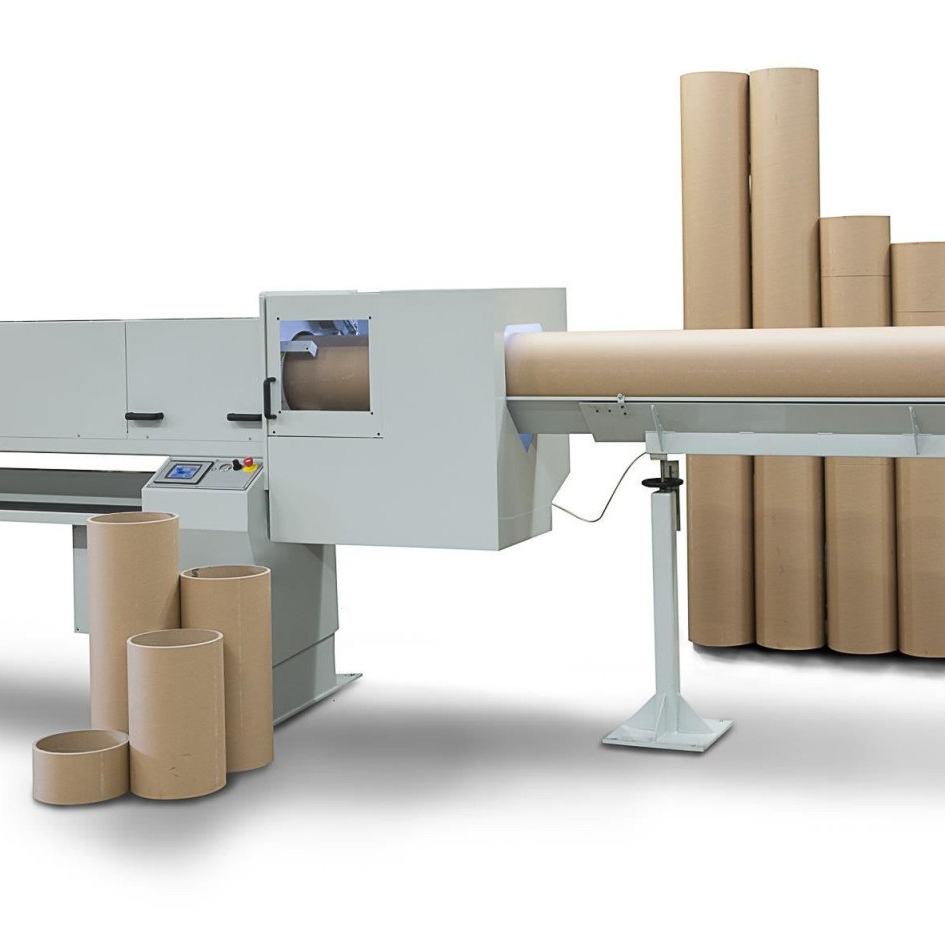

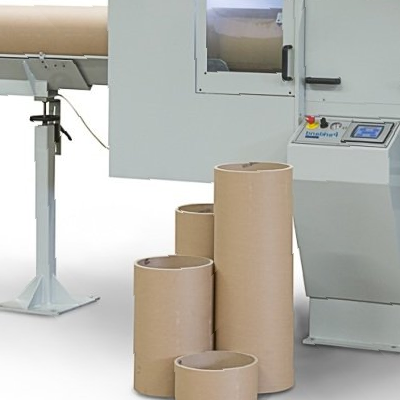

HA45 - halbautomatischer Hülsenschneider
perfekt für Anwendungen mit mittlerem Volumen
perfekt für Anwendungen mit mittlerem Volumen
hohe Qualität der Schnitte, präzise Endbearbeitung
hohe Qualität der Schnitte, präzise Endbearbeitung
schneller und einfacher Durchmesserwechsel
schneller und einfacher Durchmesserwechsel
CE-Kennzeichnung nach den neuesten Sicherheitsstandards
CE-Kennzeichnung nach den neuesten Sicherheitsstandards
Vorteile des HA45
Vorteile des HA45
Für die Fertigung in mittlerer bis hoher Stückzahl ist der halbautomatische Hülsenschneider HA45 perfekt geeignet. Der Schnitt erfolgt automatisch durch die Eingabe am Touchscreen. Durch das freilaufende Kreismesser werden die bis zu 4.000 mm langen Hülsen staubfrei und sauber geschnitten. Die einfache Bedienung ermöglicht eine schnelle Einarbeitung und Fertigung. Optional gibt die Möglichkeit den Schnitt durch eine Fussbetätigung durchzuführen oder mittels Multi-Cut.
Auf einen Blick
Auf einen Blick
- Mutterhülsenlängen bis 4.000 mm
- Hülsenwandstärken bis zu 11 mm (Kunststoff) / 20 mm (Karton)
- automatisches Ausmessen der Mutterhülsenlänge
- einstellbare Schnittgeschwindigkeit
- sehr sauberer, staubfreier Schnitt mit minimalem Schneidgrat
- hohe Rundlauf- und Schnittgenauigkeit ± 0,2 mm
- bediener- und wartungsfreundlich

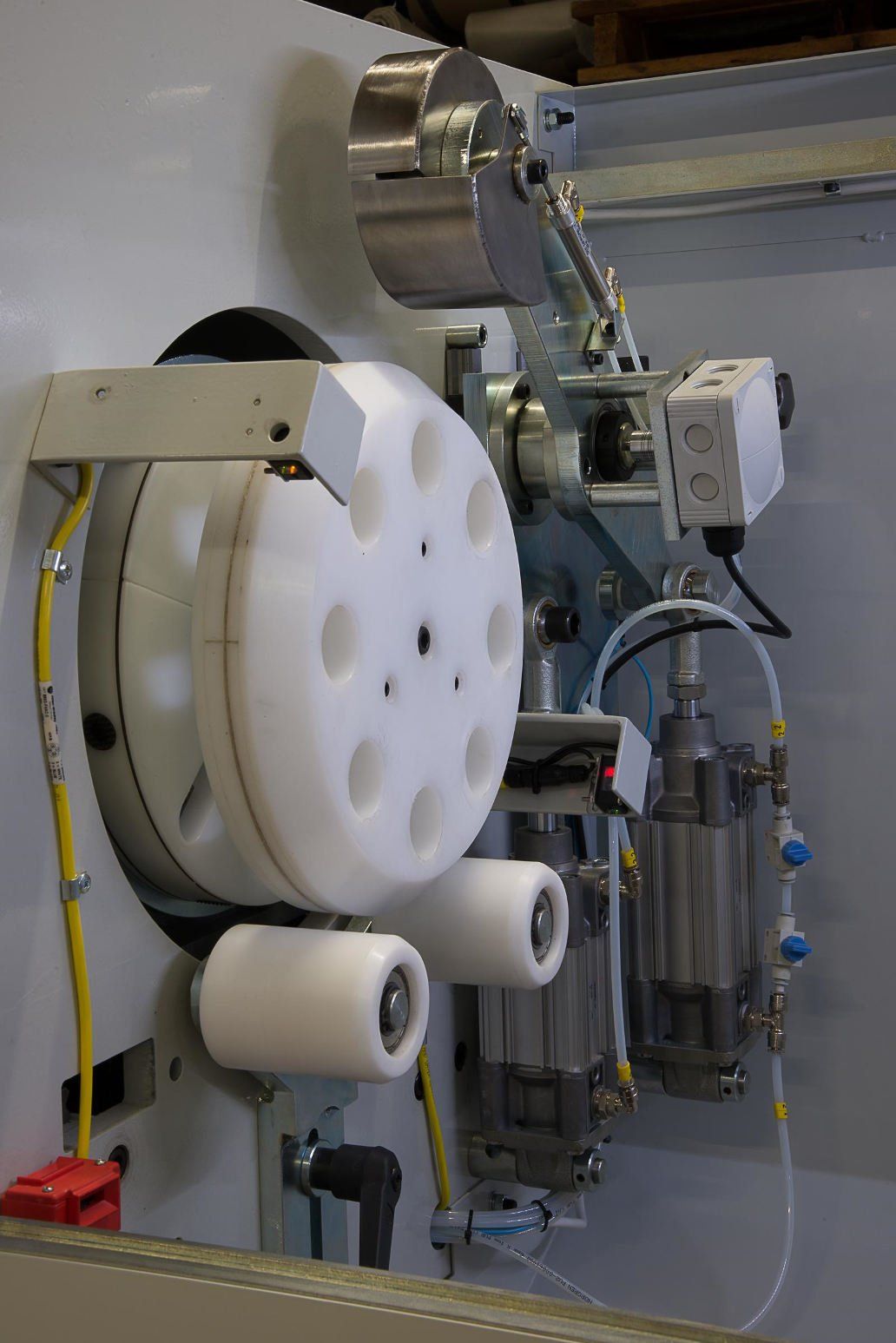

- freilaufendes Kreismesser
- pneumatisches Spannfutter
- automatischer Ausstoss des Hülsenreststücks ≤ 300 mm
- Ethernet Fernwartungszugang
- Möglichkeit besonders große Dimensionen zu kompensieren
- CE-Kennzeichnung nach den neuesten Sicherheitsstandards
Material | Stahlblech, lackiert (RAL 7035) |
---|---|
Schnitt | automatisch |
Hülseninnen-Ø | 76,2 mm - 304,8 mm |

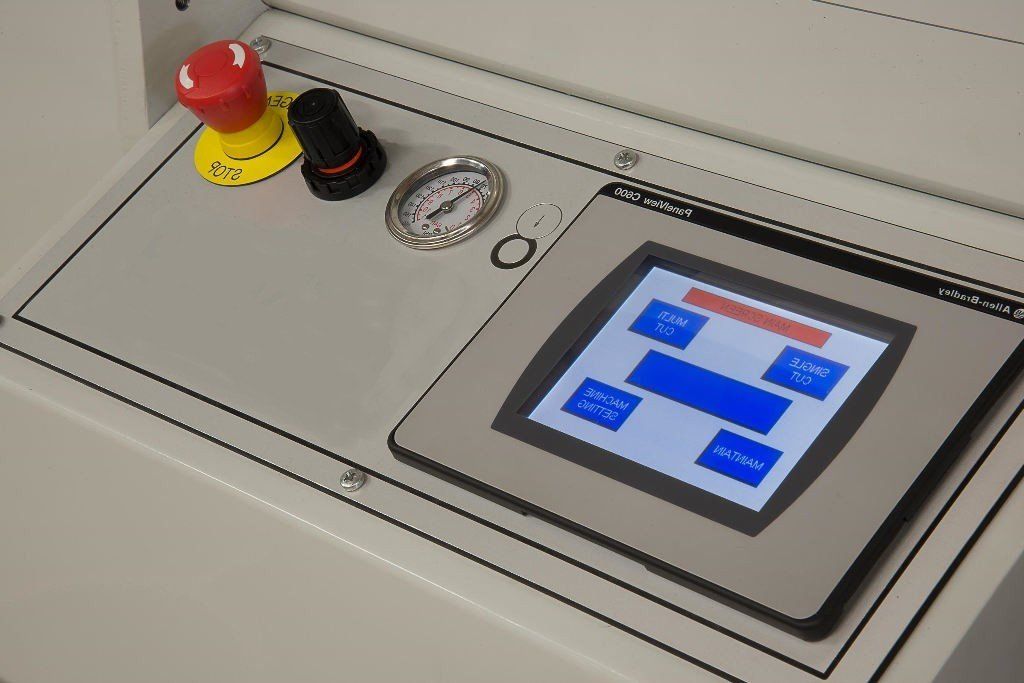

Bedienung | HMI-Touchscreen |
Steuerung | Siemens S7 / Rockwell - Allen Bradley |
Optional | Fußbetätigung, Multi-Cut, u.v.m. |
Elektrischer Anschluss | 400 V / 50 Hz / 3 Phasen |
Stromaufnahme | 16 A |
Effizienz | Motor IE3 - Klasse |
Druckluftversorgung | 5,5 bar |
Luftverbrauch | 1,7 m³/h |
Maschine | Länge | Tiefe x Höhe |
---|---|---|
HA45 - 1500 | 3.070 mm | 930 mm x 1.730 mm |
HA45 - 2000 | 3.570 mm | 930 mm x 1.730 mm |
HA45 - 2500 | 4.070 mm | 930 mm x 1.730 mm |
HA45 - 3000 | 4.570 mm | 930 mm x 1.730 mm |
(Alle Masse sind ungefähre Masse der Standardmaschinen.)
