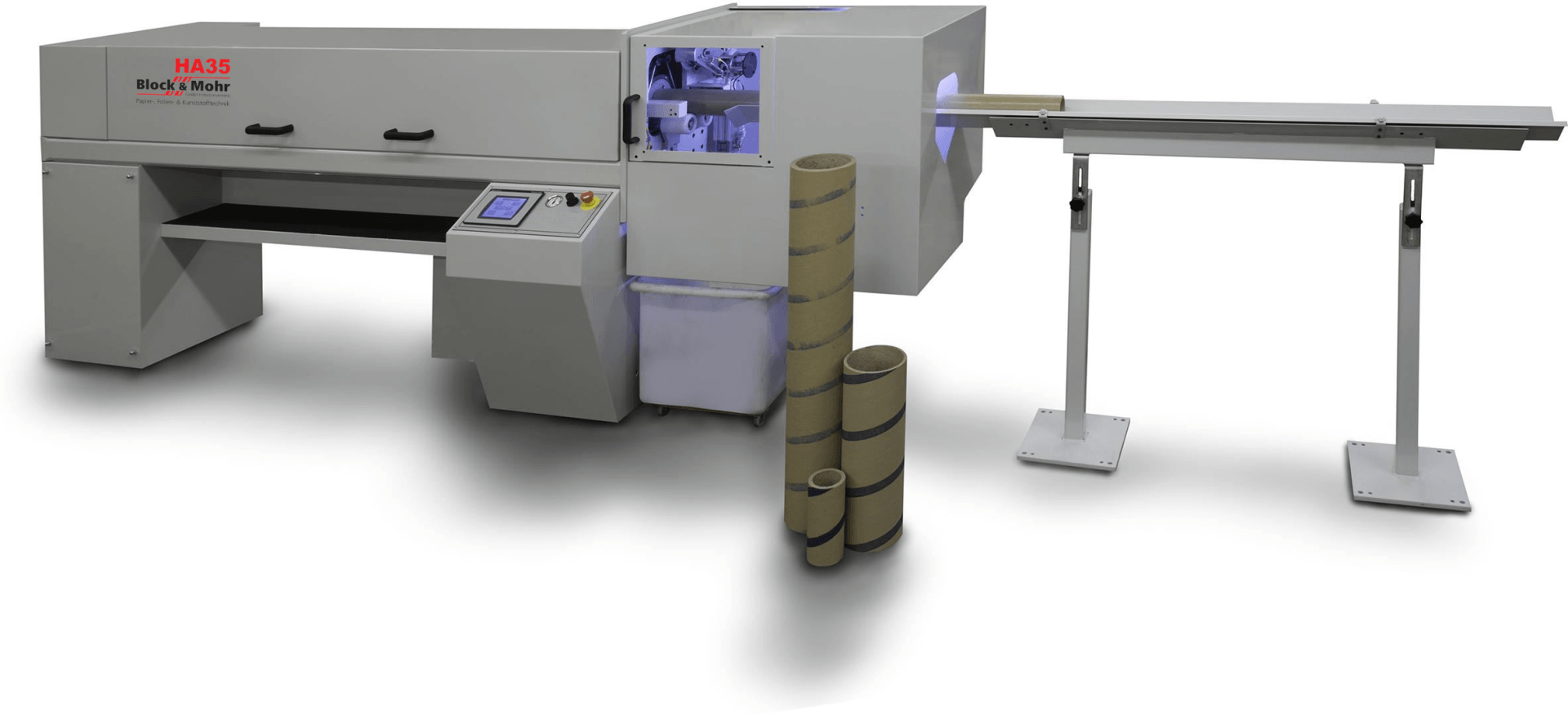

HA35 - halb- / vollautomatischer Hülsenschneider
perfekt für Anwendungen mit mittleren bis hohen Stückzahlen
perfekt für Anwendungen mit mittleren bis hohen Stückzahlen
hohe Qualität der Schnitte, präzise Endbearbeitung
hohe Qualität der Schnitte, präzise Endbearbeitung
schneller und einfacher Durchmesserwechsel
schneller und einfacher Durchmesserwechsel
CE-Kennzeichnung nach den neuesten Sicherheitsstandards
Vorteile des HA35
Vorteile des HA35
Für die Fertigung in mittlerer und hoher Stückzahl ist der halbautomatische Hülsenschneider HA35 perfekt geeignet. Der Schnitt erfolgt automatisch durch die Eingabe am Bedienerfeld. Durch das freilaufende Kreismesser werden die bis zu 4.000 mm langen Hülsen staubfrei und sauber geschnitten. Die einfache Bedienung ermöglicht eine schnelle Einarbeitung und Fertigung. Der HA35 kann zum vollautomatischen Hülsenschneider aufgerüstet werden. Optional gibt es unter anderem die Möglichkeit den Schnitt durch eine Fussbetätigung durchzuführen, oder ein entsprechendes Abschnitt-Trennsystem zu installieren.
Auf einen Blick
Auf einen Blick
- Mutterhülsenlängen bis 4.000 mm
- Hülsenwandstärken bis zu 11 mm (Kunststoff) / 20 mm (Karton)
- schnelles und einfaches Umrüsten auf andere Hülsendurchmesser
- automatisches Ausmessen der Mutterhülsenlänge
- einstellbare Schnittgeschwindigkeit
- sehr sauberer, staubfreier Schnitt mit minimalem Schneidgrat
- hohe Rundlauf- und Schnittgenauigkeit ± 0,2 mm
- bediener- und wartungsfreundlich
- freilaufendes Kreismesser
- pneumatisches Spannfutter
- automatischer Ausstoss des Hülsenreststücks ≤ 300 mm
- Ethernet Fernwartungszugang
- CE-Kennzeichnung nach den neuesten Sicherheitsstandards
Material | Stahlblech, lackiert (RAL 7035) |
---|---|
Schnitt | automatisch |
Hülseninnen-Ø | 12,7 mm - 152,4 mm |

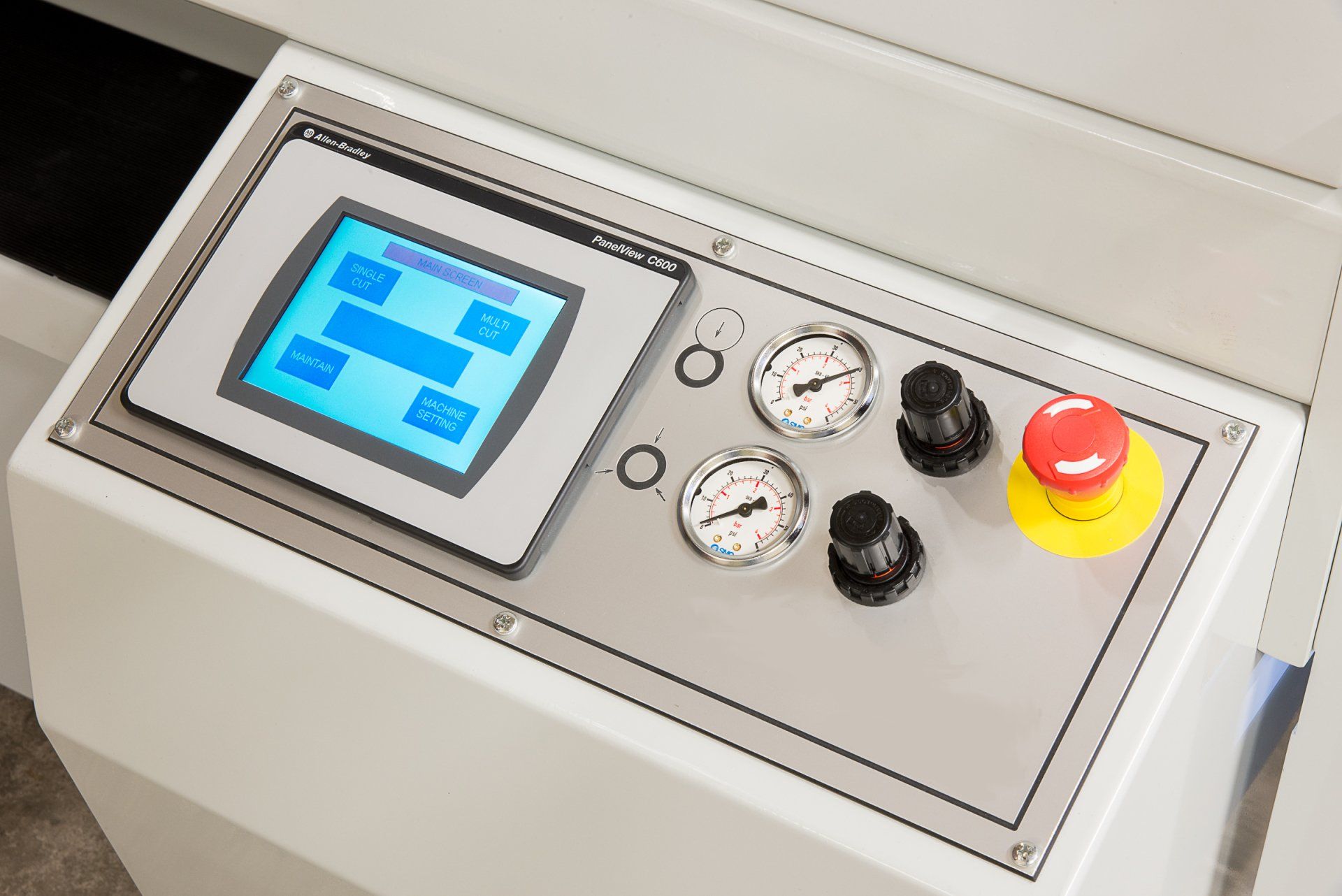

Bedienung | HMI-Touchscreen |
Steuerung | Siemens S7 / Rockwell - Allen Bradley |

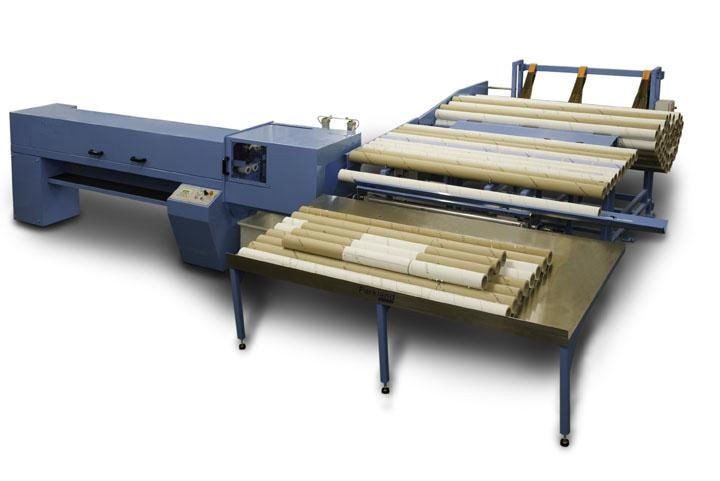

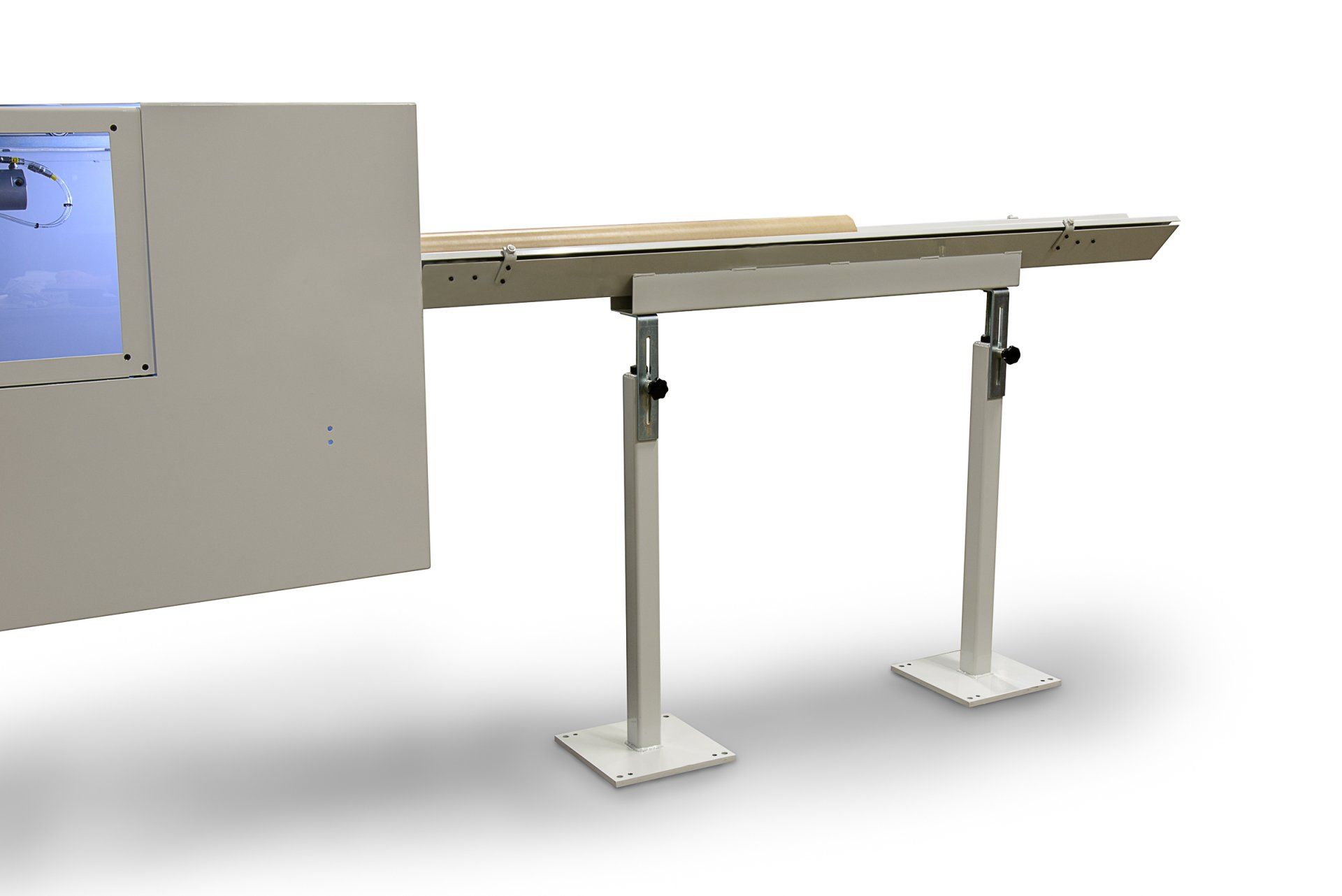

Optional | automatisches Ladesystem, Abschnitt-Trennsystem, u.v.m. |
Elektrischer Anschluss | 400 V / 50 Hz / 3 Phasen |
Stromaufnahme | 16 A |
Effizienz | Motor IE3 - Klasse |
Druckluftversorgung | 5,5 bar |
Luftverbrauch | 1,7 m³/h |
Maschine | Länge | Tiefe x Höhe |
---|---|---|
HA35 - 1500 | 3.070 mm | 930 mm x 1.450 mm |
HA35 - 2000 | 3.570 mm | 930 mm x 1.450 mm |
HA35 - 2500 | 4.070 mm | 930 mm x 1.450 mm |
HA35 - 3000 | 4.570 mm | 930 mm x 1.450 mm |
Der HA35 Hülsenschneider ist darüber hinaus für Mutterhülsenlängen bis zu 4.000 mm erhältlich.
(Alle Masse sind ungefähre Masse der Standardmaschinen.)
